Trincee drenanti e versanti
Stabilizzazione di versanti, abbassamento della falda e drenaggi lineari profondi.
DRENOTER® · drenaggio prefabbricato
Pannelli drenanti prefabbricati ad alte prestazioni
Soluzioni drenanti prefabbricate per trincee, muri controterra, fondazioni, opere stradali, vigneti e applicazioni speciali. Il sito mostra il prodotto con immagini, schemi chiari e un contatto commerciale immediato.
DRENOTER® in operaModuli prefabbricati installati in una trincea drenante.
Applicazioni
Applicazioni principali
Per ogni impiego principale trovi un disegno pulito e leggibile; la spiegazione resta sotto ogni riquadro, così non si perde leggibilità.
Muri di sostegno
Drenaggio dietro muri controterra per ridurre le pressioni idriche sul paramento.
Fondazioni e interrati
Raccolta dell’acqua al piede delle opere e protezione di pareti interrate.
Opere stradali
Drenaggio sotto rilevati, piazzali e infrastrutture per gestire l’acqua nel corpo stradale.

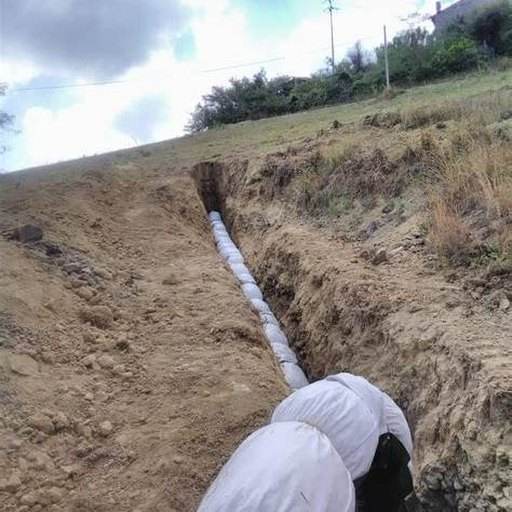

Vigneti e drenaggi superficiali
IDROSAC 500 per vigneti, piste da sci e drenaggi a basso impatto con posa lineare leggera.
Cantiere reale
Moduli drenanti già posati in opera per drenaggio lineare prefabbricato.

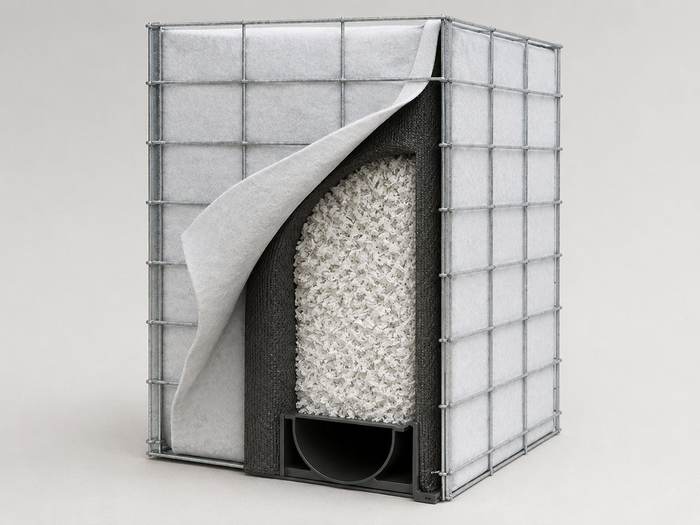

Sezione costruttiva
Rete, filtro, sacco con trucioli e tubo di raccolta in una vista sintetica del sistema.
Versione CHANNEL
Variante con canale di base per incrementare la capacità di raccolta e smaltimento.
Componenti
Il prodotto visto da vicino
Foto e dettagli dei componenti principali: rete elettrosaldata, tessuto non tessuto, sacco con trucioli EPS, tubo di base e variante CHANNEL.
1

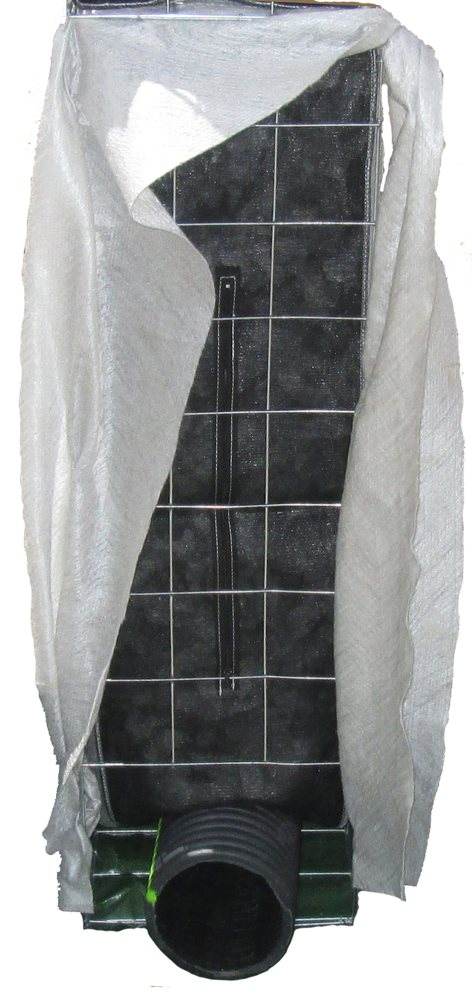

Rete elettrosaldata
Gabbia esterna che contiene il modulo e ne mantiene la forma.
2

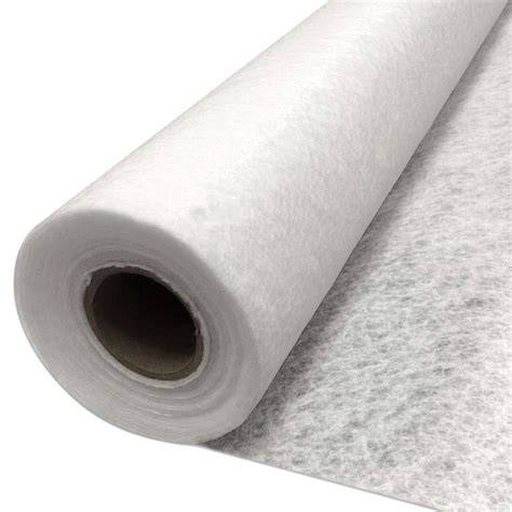

Tessuto non tessuto
Filtro esterno che lascia passare l’acqua e trattiene il terreno fine.
3

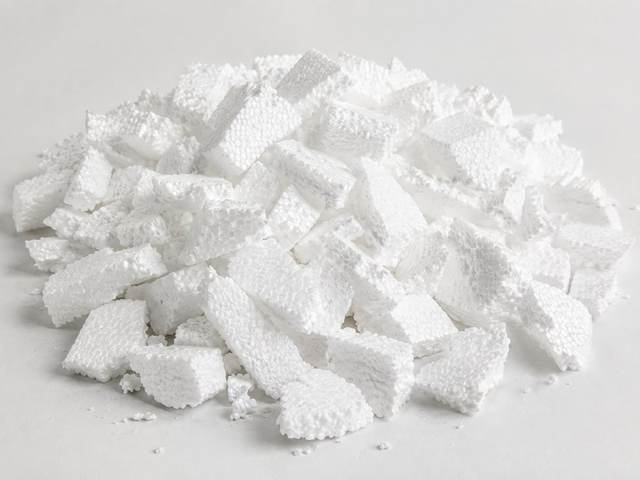

Sacco con trucioli EPS
Il nucleo drenante è formato da trucioli contenuti nel sacco filtrante.
4

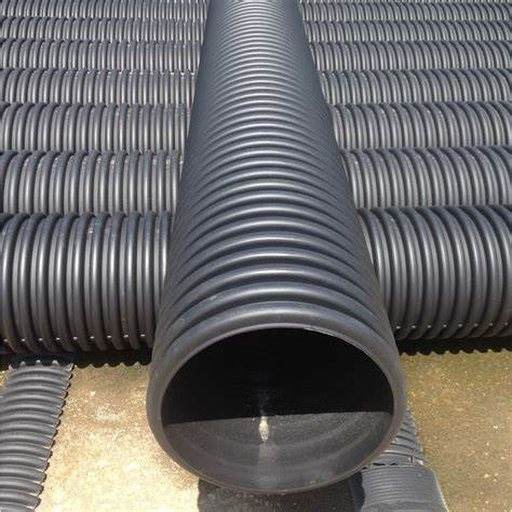

Tubo di base · PIPE
Nella variante PIPE l’acqua viene raccolta nel tubo alla base del pannello.
5

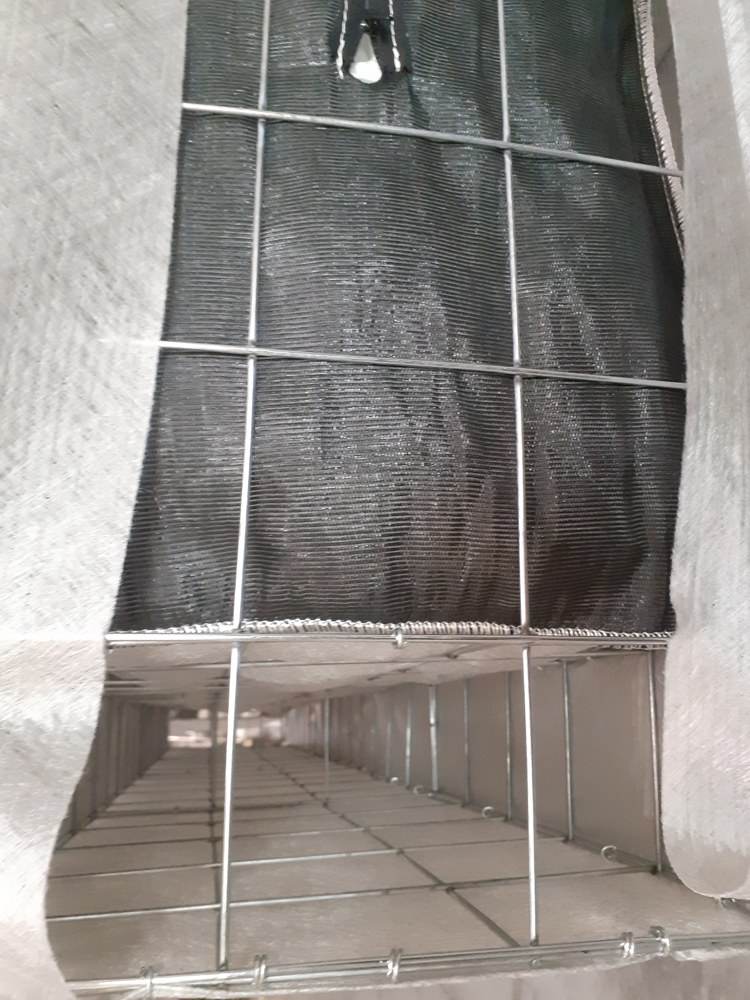

Canale di base · CHANNEL
Nella variante CHANNEL la raccolta avviene nel canale di fondo.
Funzionamento
Funzionamento del sistema
Lo schema mostra il principio di lavoro del DRENOTER PIPE: l’acqua attraversa il tessuto non tessuto, entra nel sacco contenente i trucioli EPS, scende verticalmente nel nucleo drenante e viene raccolta nel tubo di base, lungo il quale defluisce verso il recapito.
Acqua in ingresso dal terrenoFiltro in tessuto non tessutoDiscesa verticale nei trucioliRaccolta nel tubo di base
1
Ingresso dell’acqua
L’acqua arriva dal terreno alla faccia 2000 × 1000 del pannello drenante.
2
Attraversamento del filtro
Il tessuto non tessuto lascia passare l’acqua e trattiene il terreno fine.
3
Discesa nel nucleo drenante
All’interno del sacco, l’acqua scende verticalmente attraverso i vuoti tra i trucioli EPS.
4
Raccolta e scarico
Il tubo alla base raccoglie la portata e la convoglia lungo la lunghezza del pannello fino al recapito.

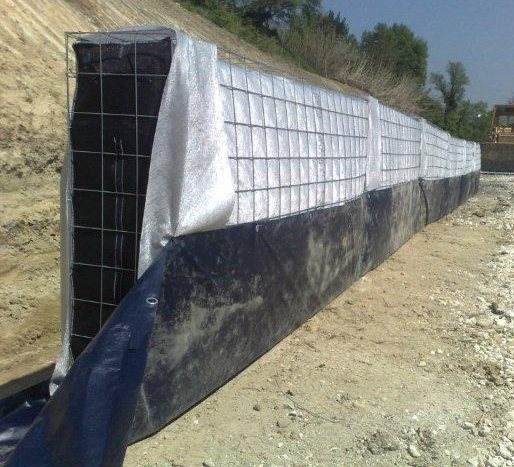

1. Pannelli legati con guaina al fondo
Vista del sistema DRENOTER con guaina di base continua prima del reinterro.
Vista del sistema DRENOTER con guaina di base continua prima del reinterro.

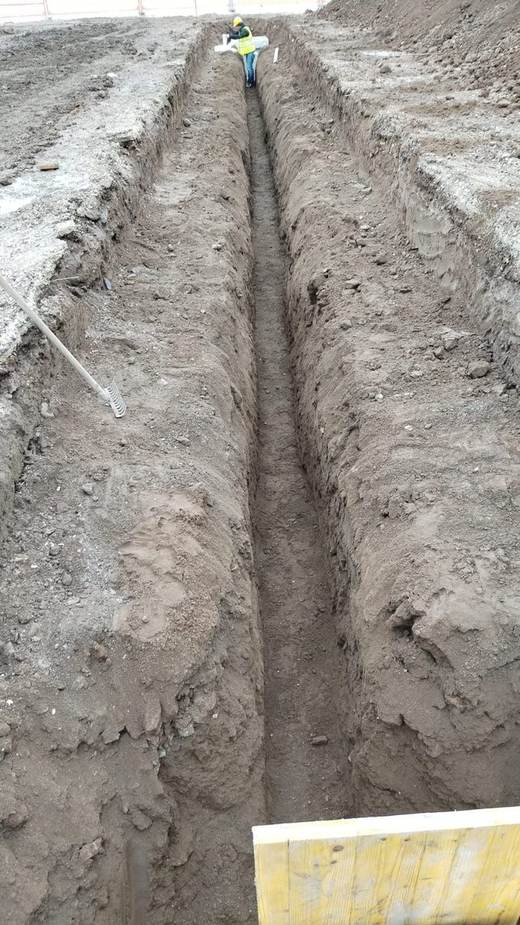

2. Scavo a misura della trincea
La trincea viene preparata con la geometria corretta per ricevere i pannelli prefabbricati.
La trincea viene preparata con la geometria corretta per ricevere i pannelli prefabbricati.

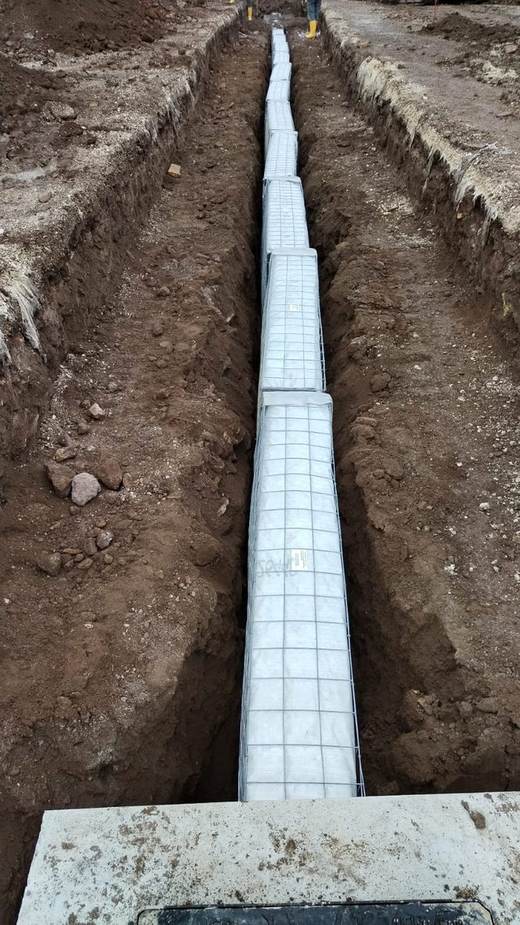

3. Pannelli posati dentro lo scavo
I moduli vengono allineati nello scavo formando una trincea drenante continua.
I moduli vengono allineati nello scavo formando una trincea drenante continua.
Test di laboratorio
Prestazioni verificate sperimentalmente
DRENOTER è stato sottoposto a prove idrauliche e meccaniche documentate. Qui sotto sono richiamati i riferimenti principali con una rappresentazione grafica sintetica delle prestazioni misurate.
Prove di portata idraulica
Prove su canaletta di laboratorio con gradiente idraulico variabile, utilizzate per verificare la capacità di smaltimento dei moduli drenanti.
Q misurata da circa 2 a 12 l/s
Prove di compressione
Verifica della deformazione del modulo sotto carico verticale, con controllo del comportamento della struttura drenante e della stabilità geometrica.
Deformazione di circa 5,5 cm a 5,7 kN
Portata sotto carico
Misure di portata con carichi applicati al pannello. La rappresentazione qui sotto è una curva estrapolata dai dati di prova disponibili.
Range osservato: 20–100 kPa
Prodotti
Gamma DRENOTER
Ogni prodotto ha la sua scheda sintetica, il link alla scheda tecnica PDF e un video di posa in opera associato.
Standard
DRENOTER 1000
Modulo per trincee drenanti, fondazioni e muri di sostegno.
- Dimensioni: 2 × 1 × 0,30 m
- Uso: drenaggi con carichi importanti
PIPE
DRENOTER PIPE 1000
Modulo con tubo di scarico integrato.
- Dimensioni: 2 × 1 × 0,30 m
- Uso: raccolta e smaltimento integrati
CHANNEL
DRENOTER CHANNEL
Modulo con canale di base per incrementare lo smaltimento.
- Dimensioni: 2 × 1 × 0,30 m
- Uso: portate più elevate
Compatto

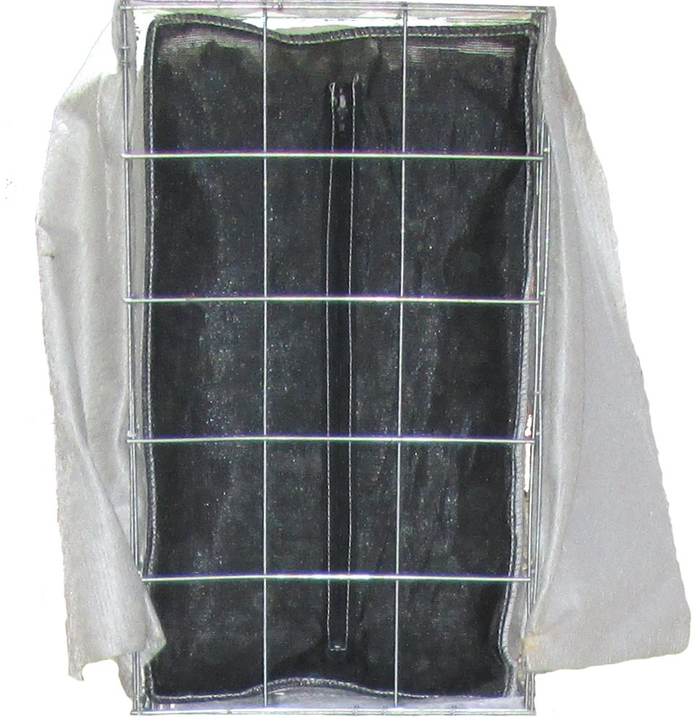

DRENOTER 500
Modulo ridotto per drenaggi locali e spazi minori.
- Dimensioni: 2 × 0,5 × 0,30 m
- Uso: opere minori
PIPE

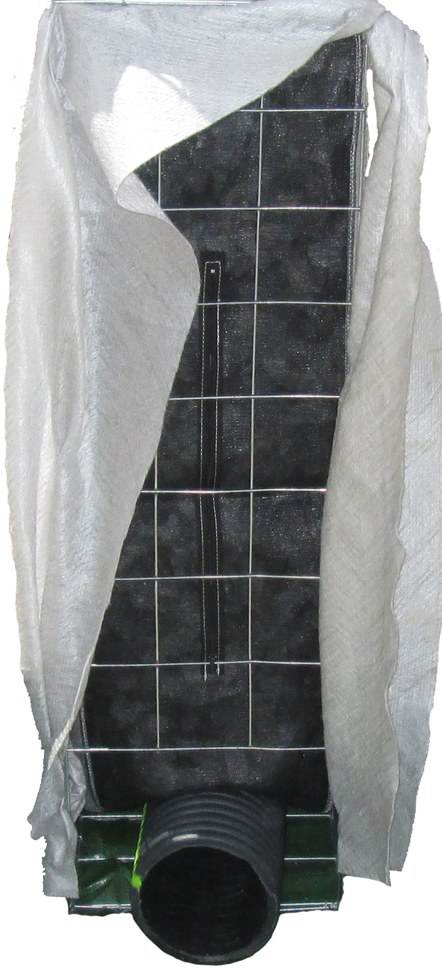

DRENOTER PIPE 500
Versione compatta con tubo drenante integrato.
- Dimensioni: 2 × 0,5 × 0,30 m
- Uso: drenaggi puntuali
Speciale

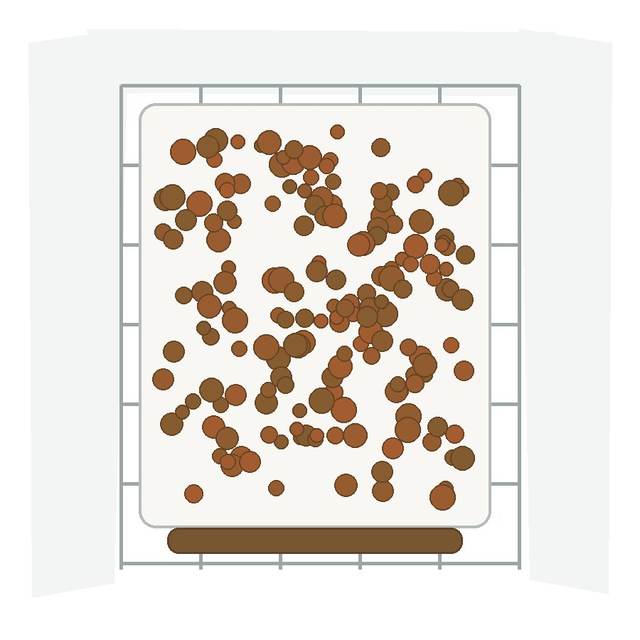

DRENOTER LECA
Versione con nucleo in argilla espansa per drenaggi ambientali e applicazioni speciali.
- Dimensioni: 2 × 1 × 0,30 m
- Nucleo drenante: argilla espansa
Agricoltura
IDROSAC 500
Modulo per vigneti e drenaggi agricoli leggeri.
- Dimensioni: 2 × 0,5 × 0,30 m
- Uso: vigneti e agricoltura
Contatti
Richiesta commerciale
Compila il modulo per richiedere informazioni, quotazioni, supporto tecnico o documentazione.
